Corte e Dobra de Chapas: O Impacto da Caldeiraria no Aproveitamento de Material e Redução de Custos
Todo projeto industrial de médio ou grande porte nasce no ambiente virtual do projeto executivo. Contudo, entre o desenho em CAD 3D e a montagem do equipamento em campo, existe uma etapa física decisiva para a saúde financeira da obra: o corte e dobra de chapas. Para engenheiros de cálculo, gestores de manutenção e compradores do setor industrial, as decisões tomadas no fracionamento e na conformação de materiais determinam a margem de lucro e o custo final da estrutura.
Muitas vezes, a operação de corte e dobra é tratada de forma simplificada, como uma mera preparação mecânica de chapas de aço. A realidade da caldeiraria pesada demonstra que essa fase governa a taxa de sucata gerada, a precisão dimensional das peças e a necessidade de retrabalho na linha de soldagem. Compreender as variáveis técnicas e financeiras desse processo é a chave para otimizar orçamentos sem comprometer a integridade estrutural do projeto.
A matemática do desperdício na conformação de chapas de aço
Na aquisição de chapas estruturais de aço carbono, como o A36 e A572, ou ligas antidesgaste de alta dureza, todo o volume comprado é faturado por quilo ou tonelada. No entanto, em operações de fracionamento não otimizadas, uma parcela expressiva dessa matéria-prima vira sucata antes mesmo de compor a estrutura.
Em oficinas ou processos sem planejamento avançado de nesting (aninhamento), a taxa de desperdício de aço oscila entre 20% e 35% do volume bruto adquirido. As principais causas dessa perda financeira no ambiente produtivo incluem:
- Perdas de borda e retalhos não aproveitáveis: Ocorrem quando o plano de corte gera tiras e pontas de chapas cujas dimensões não permitem reaproveitamento mecânico em outros componentes.
- Erros de tolerância e raio de dobra: Ocorrem quando a peça é conformada com raio incorreto ou sem considerar o retorno elástico (springback) do aço, forçando o descarte completo do componente.
- Incompatibilidade geométrica do leiaute: Ausência de planejamento prévio para o posicionamento e rotação das peças sobre as dimensões nominais da chapa de usina.
- Subaproveitamento por falha de máquinas: Inconsistências de esquadro e folgas mecânicas no equipamento de corte que geram peças fora de tolerância dimensional.
Quando a caldeiraria industrial aplica inteligência de engenharia e maquinário de alta precisão, esse índice de desperdício cai para a faixa de 8% a 12%, gerando uma redução imediata no custo direto do projeto.
Variáveis técnicas no corte e dobras de chapas de aço
A precisão no corte e dobras de chapas de aço envolve conceitos físicos e metalúrgicos que vão além da simples aplicação de força mecânica. Durante o processo de dobra em prensa hidráulica, o aço passa por um estresse mecânico no qual as fibras externas da peça sofrem tração, enquanto as fibras internas sofrem compressão.
Entre essas duas zonas, existe a chamada linha neutra, cuja posição é determinada pelo fator K do material. Se o projetista ou operador de caldeiraria não calcular com precisão o desenvolvimento do comprimento plano da peça (blank) antes do corte, a peça final dobrada apresentará desvios milimétricos nas abas.
Em aços antidesgaste e ligas de alta resistência mecânica, a força necessária para conformação exige o controle rigoroso da tonelagem aplicada. A utilização de ferramentas adequadas evita trincas no raio interno da dobra e compensa o retorno elástico do material, garantindo que o ângulo especificado seja atingido sem a necessidade de correções manuais na montagem.
Otimização de nesting e simulação virtual do processo
A redução drástica de custos na confecção de chapas começa antes de a máquina ser acionada. A utilização de softwares de nesting avançados permite cruzar a lista de peças de múltiplos projetos e encontrar o arranjo geométrico perfeito sobre a chapa de aço.
A tecnologia de alinhamento computadorizado analisa a orientação das fibras do aço e busca o máximo aproveitamento da área útil do material, atingindo taxas de ocupação superiores a 85% e até 92% da chapa. Além do aproveitamento físico do aço, o planejamento virtual permite:
- Simular a sequência de dobras em 3D: Identifica colisões da chapa contra o avental ou ferramentas da prensa dobradeira antes da execução do trabalho.
- Definir o sentido de laminação: Garante que as dobras mais exigentes sejam executadas perpendicularmente às fibras da chapa, prevenindo microtrincas superficiais.
- Padronizar a ordem dos cortes: Reduz o deslocamento do cabeçote das máquinas de corte térmico ou mecânico, otimizando a velocidade de processamento e reduzindo o consumo de energia e gases operacionais.
O papel da infraestrutura industrial no custo final do projeto
A escolha do fornecedor responsável pelo corte e dobra de chapas impacta diretamente o cumprimento dos prazos e os custos globais da obra. Maquinários obsoletos ou com baixa capacidade de tonelagem limitam o processamento de chapas grossas e geram variações angulares indesejadas.

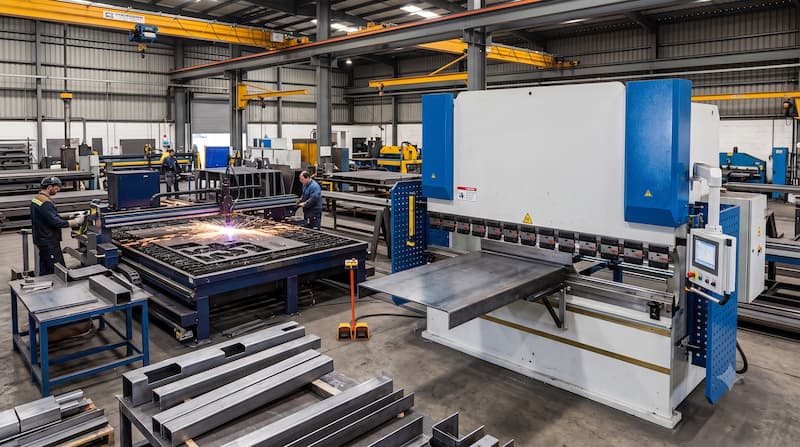

A utilização de equipamentos CNC modernos, como prensas dobradeiras de alta tonelagem (capazes de operar com força de dobra de até 500 toneladas) e sistemas de corte plasma e oxicorte com controle térmico, assegura repetibilidade e tolerâncias dimensionais rígidas.
Projetos executados em parques fabris certificados pela norma ISO 9001 oferecem rastreabilidade total da matéria-prima e controle de qualidade em cada etapa da conformação. Isso elimina o retrabalho no canteiro de obras e garante que as peças cortadas e dobradas encaixem perfeitamente nas etapas de montagem e soldagem.
Análise financeira prática: O impacto no orçamento
Para visualizar a economia gerada pelo aproveitamento inteligente de material, considere um projeto de caldeiraria pesada que exige o processamento de 50 toneladas de chapa de aço estrutural:
- Operação convencional (22% de desperdício): Exige a compra de aproximadamente 64 toneladas de aço para obter as 50 toneladas úteis de peças. Considerando um valor hipotético de R$ 7.000 por tonelada de chapa de aço, o custo bruto de matéria-prima atinge R$ 448.000.
- Operação otimizada (10% de desperdício): Exige a aquisição de apenas 55,5 toneladas de aço para obter as mesmas 50 toneladas de estrutura acabada. O custo bruto de matéria-prima cai para R$ 388.500.
Neste cenário representativo, a otimização no corte e dobra resulta em uma economia direta de R$ 59.500 apenas no consumo de matéria-prima, sem considerar a redução nas horas de trabalho e no consumo de insumos de solda que peças precisas proporcionam.
Avalie os parâmetros de conformação do seu próximo projeto
